Canbus sistem – Arıza lambası yakmaz
Çalışma Prensibi
Modül üzerinde anahtar açık konumda aracınızın ön sinyal lambalarında % 0 - % 80 arasında ayarlayabilirsiniz.
Kablo Bağlantıları
Kırmızı : Akü + ucuna bağlanır.
Kahverengi : Park lambası + ucuna kablo sıyrılarak bağlanır.
Mavi : Sağ ön sinyal lambası + ucu kesilerek tesisat ucuna bağlanır.
Sarı : Sağ ön sinyal lambası kesilen ucun lamba tarafına bağlanır.
Sarı : Sol ön sinyal lambası kesilen ucun lamba tarafına bağlanır.
Mavi : Sol ön sinyal lambası + ucu kesilerek tesisat ucuna bağlanır.
Siyah : Akü – ucuna bağlanır.
Önemli : Oto elektriği hakkında bilgi sahibi değilseniz lütfen uzmandan teknik yardım alınız.
Modül kutusunu sıvı temasından uzak duracak şekilde montaj yapınız.

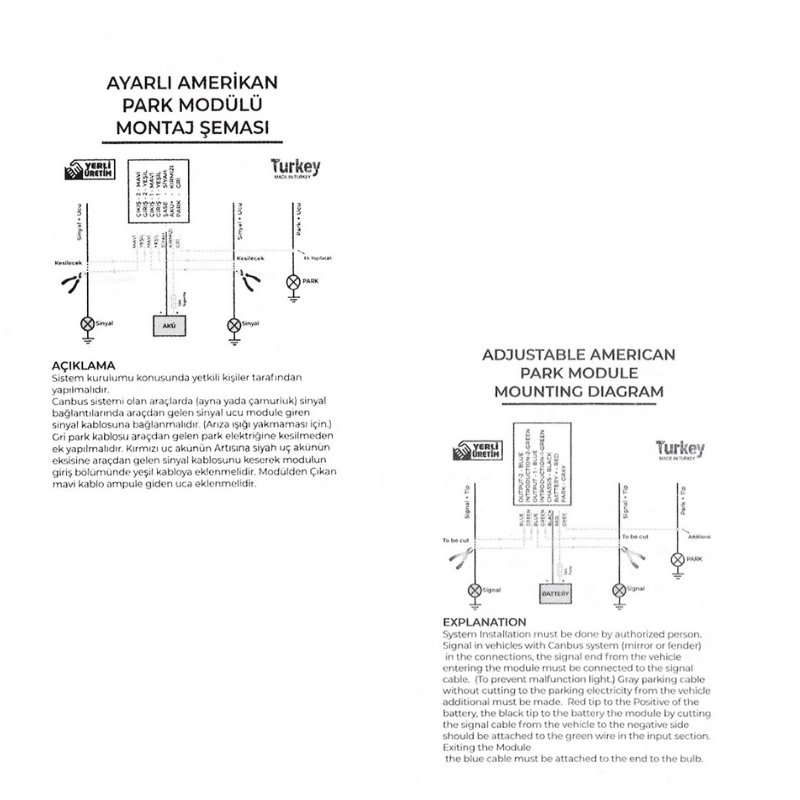

Not : Kurulum şemasına göre montaj yapınız.
Hatalı montaj sonucu arızalanan ürünlerde cihazın iadesi bulunmamaktadır.
